               设备数据对接说明

本说明涵盖了欧孚通信每款设备的详细”通信协议“和”对接说明“。包括:运营商网络(4G,NBIoT, Cat.M等),LoRaWAN(LoRa),UWB和蓝牙通信等终端设备:

a、4G设备:欧孚通信4G设备采用业界最低功耗,超低功耗4G Cat.1 Bis芯片和模组。推荐免费的“设备直接对接客户平台”对接;也支持收费的“欧孚平台API数据推送"对接模式

b、LoRaWAN(LoRa)设备:可以采用Chipstack开源构架,或TTN平台对接。(欧孚通信LoRaWAN设备支持所有厂商LoRaWAN网关;欧孚通信也提供LoRaWAN和LoRa网关)

c、NBIoT设备:推荐“电信平台AEP数据对接”;也支持收费的“欧孚平台API数据推送"

d、蓝牙设备:欧孚通信所有产品支持超低功耗蓝牙BLE5.1。支持对接蓝牙网关、蓝牙AoA高精度网关(核芯物联、蓝策等主流网关);连接蓝牙设备;扫描信标等所有蓝牙协议和功能。

e、UWB设备:欧孚通信UWB终端产品有手表、胸卡、安全帽模块等多种型态(支持4G/LoRa+UWB+GPS北斗 +BLE室内外融合定位)。支持免部署的UWB信标、UWB TDoA、UWB AoA单基站。支持开放UWB模组和UWB芯片SDK,对接第三方UWB基站和UWB信标。(UWB产品和方案详情,请点击查看: UWB产品和解决方案_上海欧孚通信 (oviphone.cn)

f、若有特殊协议、数据格式、产品功能等要求和建议,请联系欧孚通信


一、欧孚平台API数据推送(收费)欧孚平台数据明文推送。欧孚云平台、APP和小程序还可以继续“免费”使用

欧孚云平台、APP和小程序相关介绍,请点击 云平台,客户端简介_上海欧孚通信 (oviphone.cn)

设备数据对接说明(图2)欧孚云平台推送协议.rar

欧孚支持HTTP和HHTPS推送,使用正版高德授权Wifi、基站定位数据库,API对接推送已解析的数据(用户可以节省5万/年的授权费用)

API推送对所有云端设备都通用,仅需要对接一次,可以通用所有设备。(LoRa和蓝牙设备等具体咨询欧孚通信)

数据推送需要占有欧孚平台更多资源-服务器、数据库和接口,所以会收取相应的平台资源占用费(若遇到欧孚平台升级、平台故障、设备容量瓶颈等特殊情况,数据推送会延迟或中断,请谅解

1.    非高频业务设备: 推送服务费:每台设备10元。

2.    高频业务设备:     秒级(小于1分钟)的业务推送,推送服务费:每台设备50元/年。(高频资源使用费)

3.    已经成功推送的设备若需要更新推送地址,收取再次更改推送地址手续费:

       a)10台以下:10元/次        b)10台或以上:20元/次        c)100台或以上:50元/次        d)1000台或以上:100元/次

注明1:    高德和百度的地图、Wifi数据库等需收费授权才能使用(5万元/年)。若直接对接设备的用户,想节省授权费用请联系欧孚通信

注明2:    文档已经详细说明,仔细阅读就可以完成对接(原则上不需要欧孚提供对接技术支持)

注明3:    设备蓝牙扫描的低成本精准室内定位版本,请按照API文档客户自行修改蓝牙信标UUID或从欧孚通信购买信标。

                若需要定制客户指定蓝牙信标UUID,或客户指定协议的设备,请联系欧孚通信

二、4G Cat.1设备:推荐免费的“设备直接对接模式”(客户平台直接对接设备:数据传输更实时,更稳定)

设备对接的IP地址和端口修改方法:

 a、设备若对接到欧孚通信云平台,在欧孚云平台支持批量或单个设备修改上报IP(域名-不带中文)和端口。若需要修改请联系欧孚通信。

 b若批量订单需要对接到第三方平台,请在订单中注明(欧孚通信会在生产时下载指定IP(域名-不带中文)和端口的固件版本)

 c、若已经对接到第三方平台,则无法在欧孚平台进行在线修改IP地址,可以通过如下2种方法进行设置:

        i、可以通过蓝牙手动修改IP和端口(适合测试情况下,设备数量不多的情况 ),具体请参考如下

手机客户端和数据对接(图6)视频文档app.rar

        ii、或第三方平台开发在线修改IP地址功能

2.1.    默认TCP协议(部分设备也支持MQTT、http或UDP,808等协议,具体请咨询欧孚)

1.   4G Cat.1通用协议适用于大部分通用标准版本的4G设备。如:G805G,G808G,G618G等

设备数据对接说明(图4)欧孚通信 --4G Cat.1-TCP协议-通用-2024-10.docx手机客户端和数据对接(图8)English-Oviphone -TCP protocol for  4G CAT1 devices-2024.docx

2.   B2315G/B2315P:通用版本-短连接 :健康体征上报和定位上报可设置不同上报频率。

       (若需要长连接版本,请咨询欧孚通信:长连接功耗大,谨慎使用,不合适频繁定时上报数据的场景。长连接合适实时后台下发消息的场景)

        上报支持:计步,心率,体温,血压,血氧(B2315P),GPS定位,WIFI定位,蓝牙定位,文字消息,高空跌落报警,SOS报警,佩戴脱落报警,关机报警,低电量报警

        下行支持:健康采样上报频率更改,定位上报频率更改,定位优先级更改,文字消息下发,ip和端口更改,跌落报警开关下发

设备数据对接说明(图6)欧孚通信 - B2315-4G-TCP协议-2024-11.docx/手机客户端和数据对接(图7)English-Oviphone - B2315G-4G-TCP Protocol -2024.doc

3.1.   W200PG通用通本-长连接(可以切换长待机-短连接模式),健康体征上报和定位上报可设置不同上报频率

上报支持:计步,心率,体温,血压,血氧,GPS定位,WIFI定位,蓝牙定位,文字消息,高空跌落报警,久坐停留报警,SOS报警,充电状态,佩戴脱落报警,关机报警,低电量报警

下行支持:健康采样上报频率更改,定位上报频率更改,定位优先级更改,文字消息下发,ip和端口更改,久坐停留报警触发时间更改,跌落报警开关下发,久坐停留报警开关下发,定位和健康上报开关下发,蓝牙广播健康数据开关下发,设备关机和重启下发,远程OTA升级固件下发

设备数据对接说明(图6)欧孚通信 - W200P-4gCAT1设备TCP优化协议-2024-9.docx/手机客户端和数据对接(图7)English-Oviphone - W200P-4G-TCP Protocol -2024-8 .docx

3.2.  W200PG香港版本-长连接,健康体征上报和定位上报可设置不同上报频率

上报支持:计步,心率,体温,血压,血氧,GPS定位,WIFI定位,蓝牙定位,高空跌落报警,久坐停留报警,SOS报警,充电状态,佩戴脱落报警,关机报警,低电量报警

下行支持:健康采样上报频率更改,定位上报频率更改,定位优先级更改,(繁简中文英文)文字消息下发,ip和端口更改,久坐停留报警触发时间更改,跌落报警开关下发,久坐停留报警开关下发,定位和健康上报开关下发,蓝牙广播健康数据开关下发,设备关机和重启下发,远程OTA升级固件下发,天气预警下发

设备数据对接说明(图6)欧孚通信 - 香港W200P-4gCAT1设备TCP优化协议-2024-10.docx/手机客户端和数据对接(图12)English-Oviphone - HK-W200P-4G-TCP Protocol -2024-8 .docx

3.3.  W200PGU长连接,4G+UWB+GPS+北斗+BLE,健康体征上报和定位上报可设置不同上报频率

       上报支持:计步,心率,体温,血压,血氧,UWB定位,GPS定位,WIFI定位,蓝牙定位,高空跌落报警,久坐停留报警,UWB安全距离报警,SOS报警,佩戴脱落报警,关机报警,低电量报警,充电状态

       下行支持:健康采样上报频率更改,定位上报频率更改,定位优先级更改,(繁简中文英文)文字消息下发,ip和端口更改,久坐停留报警触发时间更改,跌落报警开关下发,久坐停留报警开关下发,定位和健康上报开关下发,蓝牙广播健康数据开关下发,设备关机和重启下发,远程OTA升级固件下发,天气预警下发,UWB测距报警距离下发

设备数据对接说明(图4)欧孚通信 - W200PGU-4gCAT1设备TCP优化协议-2024-10.docx

4.    W300G长连接(可以切换长待机-短连接模式),健康体征上报和定位上报可设置不同上报频率

       上报支持:计步,心率,体温,血压,血氧,GPS定位,WIFI定位,蓝牙定位,高空跌落报警,久坐停留报警,天气预警,SOS报警,佩戴脱落报警,关机报警,低电量报警,充电状态

       下行支持:健康采样上报频率更改,定位上报频率更改,定位优先级更改,文字消息下发,ip和端口更改,久坐停留报警触发时间更改,跌落报警开关下发,久坐停留报警开关下发,定位和健康上报开关下发,蓝牙广播健康数据开关下发,设备关机和重启下发,远程OTA升级固件下发,天气预警下发 ,数据上报开关,立刻上报定位下发,立刻上报健康下发,个人信息下发

设备数据对接说明(图13)欧孚通信 - W300G-4gCAT1设备TCP协议-2024-11.docx/手机客户端和数据对接(图7)English-Oviphone - W300G-4G-TCP Protocol -2024-8.docx

4.1  W300GU长连接(可以切换长待机-短连接模式),健康体征上报和定位上报可设置不同上报频率

       上报支持:计步,心率,体温,血压,血氧,GPS定位,WIFI定位,蓝牙定位,UWB定位,UWB测距报警,高空跌落报警,久坐停留报警,天气预警,SOS报警,佩戴脱落报警,关机报警,低电量报警,充电状态

       下行支持:UWB报警距离下发,健康采样上报频率更改,定位上报频率更改,定位优先级更改,文字消息下发,ip和端口更改,久坐停留报警触发时间更改,跌落报警开关下发,久坐停留报警开关下发,定位和健康上报开关下发,蓝牙广播健康数据开关下发,设备关机和重启下发,远程OTA升级固件下发,天气预警下发 ,数据上报开关,立刻上报定位下发,立刻上报健康下发,个人信息下发

设备数据对接说明(图6)欧孚通信 - W300GU-4gCAT1设备TCP协议-2024-11.docx

6.    Z66短连接,防拆手环

        上报支持:GPS定位,WIFI定位,蓝牙定位,锁扣松动,锁打开,表带断裂低电量报警,关机报警

        下行支持:定位上报频率更改,定位优先级更改,个人信息下发

设备数据对接说明(图4)欧孚通信 - Z66-4gCAT1设备TCP协议-2024-10.docx手机客户端和数据对接(图7)English-Oviphone - Z66-4G-TCP Protocol -2024-8.docx

7.    G805G:短连接

         上报支持:GPS定位,WIFI定位,蓝牙定位,SOS报警,低电量报警,关机报警

         下行支持:定位上报频率更改,定位优先级更改,ip和端口更改

设备数据对接说明(图18)欧孚通信 --G805G-4G Cat.1-TCP协议-2024-11.docx

8.   G808G:短连接

          上报支持:GPS定位,WIFI定位,蓝牙定位,SOS报警,低电量报警,关机报警

          下行支持:定位上报频率下发,定位优先级下发,修改ip和端口下发

设备数据对接说明(图18)欧孚通信 --G808G-4G Cat.1-TCP协议-2024-11 .docx

9.    G908G:短连接

          上报支持:GPS定位,WIFI定位,蓝牙定位,低电量报警,关机报警,可用于车载定位器

          下行支持:定位上报频率更改,定位优先级更改,ip和端口更改

设备数据对接说明(图18)欧孚通信 --G908G-4G Cat.1-TCP协议-2024-11.docx

10.   G618G:短连接

          上报支持:GPS定位,WIFI定位,蓝牙定位,SOS报警,低电量报警,关机报警,可用于安全帽

          下行支持:定位上报频率更改,定位优先级更改,ip和端口更改

 设备数据对接说明(图18)欧孚通信 --G618G-4G Cat.1-TCP协议-2024-11 .docx

2.2    MQTT协议

1.    4G Cat.1设备MQTT对接协议:4g设备通用协议,适用于大部分通用标准版本的4g设备

手机客户端和数据对接(图20)欧孚通信 --4G Cat.1-MQTT协议-通用-2024-9.docx    手机客户端和数据对接(图20)English-Oviphone - W200P-4G-MQTT Protocol -2024-9 .docx

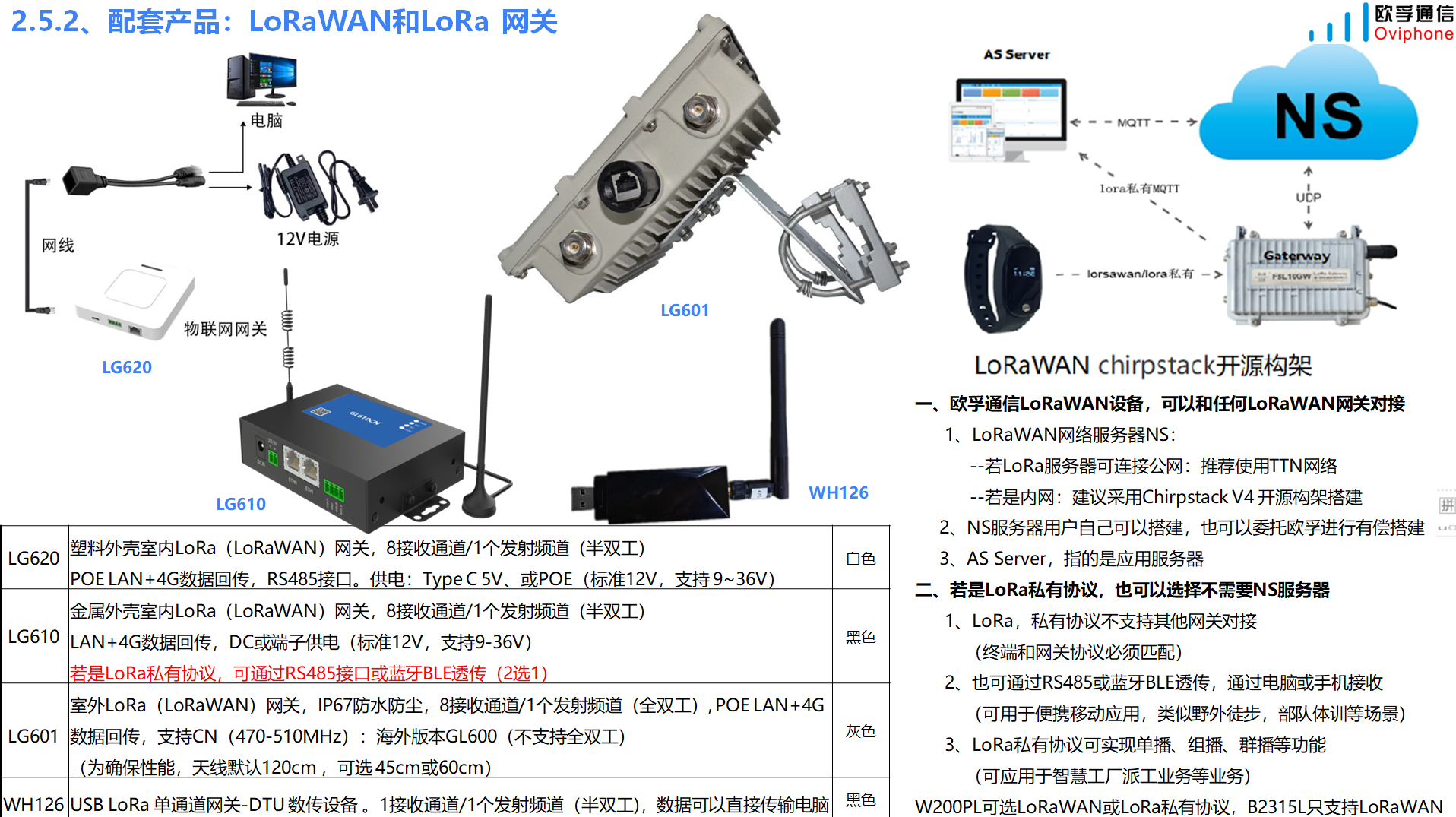

三、LoRaWAN/LoRa设备     欧孚通信LoRa设备有:手环,手表,工牌,安全帽定位器等。(LoRa/LoRaWAN产品和应用请查看:LoRaWAN(LoRa)产品和解决方案_上海欧孚通信)

                            手机客户端和数据对接(图13)lorawan设备通信协议集合.zip


3.1.   LoRaWAN Serverchirpsatck服务器对接调试说明:对接Chirpstack开源平台以及管理平台调试说明--内含视频教程 (重要)

手机客户端和数据对接(图18)LoRaWAN设备和系统调试安装说明-chirpstack-2024.docx    手机客户端和数据对接(图14)English-LoRaWAN System Debug and Installation Instructions (Preliminary Document)-chirpstack.docx

LoRa/LoRaWAN终端设备:规格书、说明书等请查看:LoRa/LoRaWAN网关_上海欧孚通信

LoRa/LoRaWAN网关:规格书,说明书请查看:LoRa/LoRaWAN网关_上海欧孚通信

3.2.   LoRaWAN Server:TTN调试说明对接TTN平台以及管理平台调试说明重要)

手机客户端和数据对接(图11)LoRaWANTTN调试说明.docx

1.    B2315L-LoRaWAN对接协议:支持修改定位上报周期,定位优先级,设备sos报警,健康数据采样等

手机客户端和数据对接(图26)Oviphone B2315L LoRaWAN Protocal 通用版本-2024.docx/手机客户端和数据对接(图26)English-Oviphone - B2315L-lorawanProtocol -2024-9 .docx

2.    W200L-LoRaWAN对接协议:支持修改定位上报周期,设备sos报警,健康数据采样等

手机客户端和数据对接(图26)Oviphone W200L LoRaWAN Protocal 通用版本-2024.docx/手机客户端和数据对接(图29)English-Oviphone -W200L-lorawan  Protocol -2024-9 .docx

3.    W200PL-loRaWAN 通用标准版本:支持修改定位上报周期,设备SOS报警,健康数据采样等

设备数据对接说明(图33)欧孚通信 - W200PL -LoRaWAN协议-通用版本-2024-11 .docx/手机客户端和数据对接(图26)English-Oviphone -W200PL-lorawan  Protocol -2024-9 .docx

4.    W200PL-loRaWAN 香港版本:

            支持健康检测采样上报频率和定位上报频率可分开设置 ;蓝牙广播开关,高空跌落报警开关,久坐报警开关,定位和健康数据上报开关,久坐报警触发时间下发,开机状态下关机/重启指令下发,修改ip和端口指令下发,天气预警下发

设备数据对接说明(图35)欧孚通信 - 香港-W200p LoraWAN优化协议-2024-9.docx/手机客户端和数据对接(图29)English-Oviphone -W200PL-lorawan Optimize Protocol -2024-9 .docx

5.    W200PL-LoRa对接协议-(工厂派工场景:支持单播,广播,组播等形式的通信)

手机客户端和数据对接(图11)Oviphone W200P LoRaWAN Protocal_协议-工厂派工应用.docx

四、NBIoT设备

NBIoT设备默认内置电信NB卡,电信NB卡定向AEP平台(其他运营商卡设备请咨询欧孚)

手机客户端和数据对接(图4)AEP-协议集合.zip                  手机客户端和数据对接(图6)电信AEP平台对接说明-202220624.docx/手机客户端和数据对接(图7)5.高德Wifi定位协议.pdf

4.1.    UDP直连对接协议:适用于:中国移动NBIoT,联通NBIoT卡,海外NBIoT和LTE-M(eMTC,CAT-M)等设备

手机客户端和数据对接(图4)UDP对接协议.rar

4.2.    Onenet平台对接协议:中国移动卡设备也支持Onenet平台;移动卡设备推荐UDP直连对接协议

手机客户端和数据对接(图4)OneNet平台对接.zip

五、蓝牙设备

欧孚通信所有产品支持超低功耗蓝牙BLE5.1。支持对接蓝牙网关、蓝牙AoA高精度网关(核芯物联、蓝策等主流网关);连接蓝牙设备;扫描信标等所有蓝牙协议和功能。(蓝牙网关和信标的应用请查看:蓝牙信标Beacon、蓝牙网关产品和解决方案_上海欧孚通信

手机客户端和数据对接(图10)蓝牙&AOA广播协议集合-2024.zip

1.    蓝牙广播对接协议通用版本:

手机客户端和数据对接(图11)欧孚蓝牙广播协议20240314.doc

2.    AOA高精度定位对接协议:核芯物联、蓝策等主流网关,支持扫描信标室内定位

手机客户端和数据对接(图11)欧孚AOA版本蓝牙协议-2023.docx

3.    B601蓝牙广播对接协议/B601 AOA高精度定位对接协议

手机客户端和数据对接(图30)B601-BLE advertisingprotocol-2023.pdf/手机客户端和数据对接(图11)B601_核芯AOA广播协议-2023.docx

4.    蓝牙连接协议

设备数据对接说明(图48)穿戴设备与APP通过BLE互传数据的协议-20240302(1).doc

六、UWB设备

UWB产品和方案详情,请点击查看: UWB产品和解决方案_上海欧孚通信 (oviphone.cn
